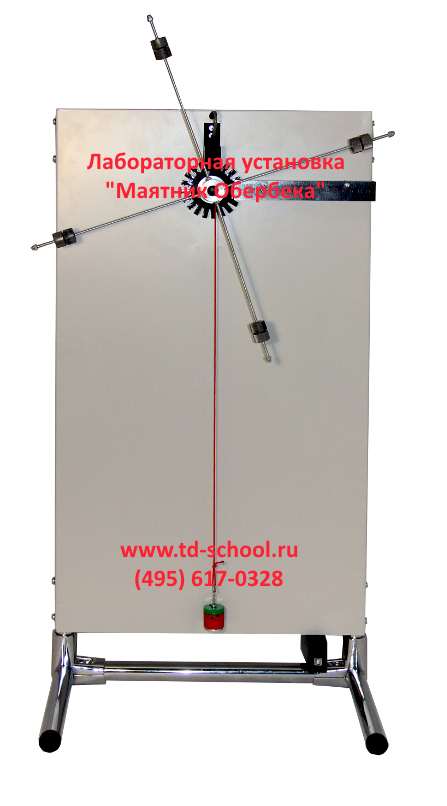

Лабораторная установка "Маятник Обербека"

Назначение: изучение динамики вращательного движения, изучение зависимости инерции тела от распределения массы внутри него, измерение угловой скорости тела, вращающегося вокруг неподвжной оси, определение углового ускорения.

Состав установки:
Настольный металлический стенд – 1 шт.
Шкив с грузами на спицах – 1 шт.
Цифровой датчик угловой скорости – 1 шт.
Груз наборный – 1 шт.
Методическое руководство – 1 шт.

Описание:
Установка смонтированна на вертикальном настольном стенде. Ее основным элементом установки является шкив, который свободно вращается на горизонтальной оси и имеет барабан для наматывания нити, четыри радиальные спицы, по которым перемещаются грузы, а также диск с 20 секторами. Шкив смонтирован в верхней части стенда. Вплотную к нему установлен датчик угловой скорости, в прорезь которого заходит диск с секторами.
Шкив приводится в движение нитью, сматывающейся с барабана под действием прикрепленного к ней наборного груза. Изменение момента инерции вращающегося тела осуществляется перемещением грузов по спицам. Положение грузов определяется с помощью линейки, закрепленной на метелическом стенде.
Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени. Праграмма работы с данными позволяет с помощью двух маркеров выделить итервал равноускоренного движения системы, постороить прямую линию, наилучшим образом аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить таким образом угловое ускорение вращающегося тела.

Основные технические характеристики:
Габариты установки, мм 500х400х700
Диаметр барабана для нити, мм 450
Длина спицы, мм 200
Количество секторов диска датчика 20
Напряжение питания датчика, В 5 (USB)
Срок службы, лет не менее 5
