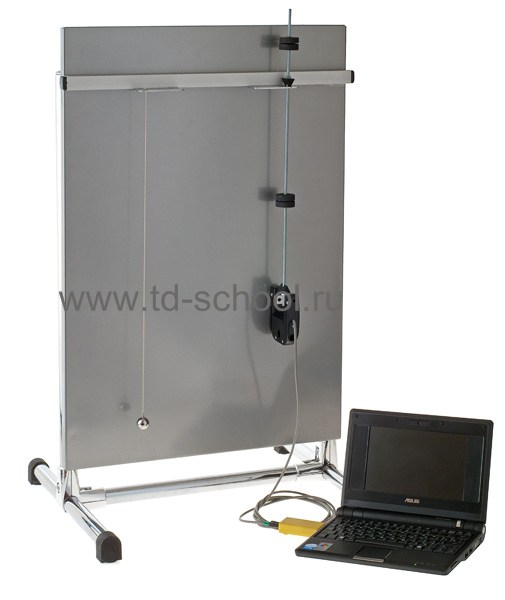

Лабораторная установка «Измерение ускорения свободного падения с помощью математического и физического маятника»

Лабораторный учебный стенд предназначен для оборудования кафедры высших ВУЗов/университетов

В верхней части экспериментальной лабораторной установки имеются две пластины, одна из которых является опорной для призмы оборотного маятника, а другая имеет отверстие для фиксации нити. Маятники совершают колебания в плоскости, параллельной плоскости металлического учебного стенда. С помощью вмонтированных в него магнитов оптоэлектрический датчик фиксируется на металлическом лабораторном стенде таким образом, чтобы маятник при колебаниях пересекал его оптическую ось.

Показания оптического датчика выводятся на экран компьютера в виде диаграммы, показывающей изменение состояния датчика (открыт/перекрыт) от времени. Программа работы с данными позволяет установить два маркера в точки, где происходило изменение состояния датчика, и определить интервал времени между этими событиями.

За один период колебания оптоэлектрический датчик перекрывается 2 раза, и поскольку положение датчика может не совпадать с положением равновесия маятника, преиод колебания определяется по интервалу времени между соответствующими фронтами (передними или задними) ближайших четных или нечетных импульсов на экране.

Разработка лабораторного стенда «Измерение ускорения свободного падения с помощью математического и физического маятников» проводилась с учетом проведения лабораторных работ физического практикума в высших учебных заведениях. Лабораторная установка предназначена для изучения процессов свободных колебаний и параметров математического и физического маятников. Задача лабораторной работы состоит в определении ускорения свободного падения с помощью математического и физического маятников.
