Магазин сопротивлений

Магазин сопротивлений (другое название - Набор резисторов на панели) предназначен для демонстрации устройства и действия штепсельного магазина резисторов. Магазин может служить эталоном в ряде демонстрационных установок при изучении законов электрического тока.

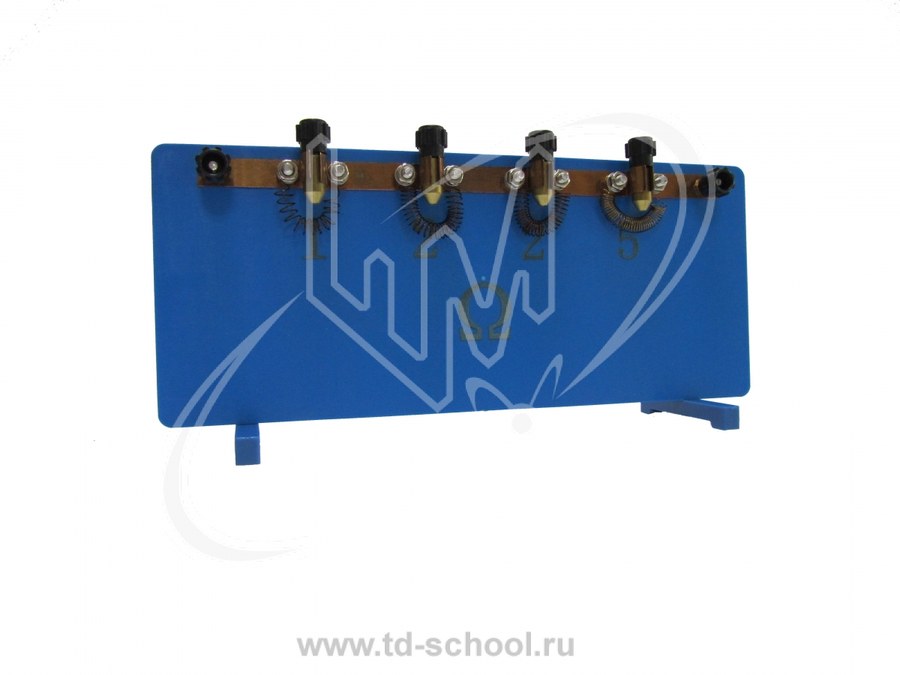

Магазин резисторов смонтирован на пластиковой панели, вдоль верхнего края которой укреплены пять латунных скоб, изолированных друг от друга и соединяемых латунными штепселями с головками из пластмассы. На крайних скобах установлены два зажима для включения магазина в цепь. К каждым двум соседним скобам присоединены концы проволочных сопротивлений в виде спиралей из константановой проволоки.
Сопротивления спиралей обозначены цифрами на панели.
Магазин сопротивлений имеет следующие характеристики:
Сопротивление спиралей (допуск ±3%): 1, 2, 2, 5 Ом
Ток, допустимый в спиралях 1 и 2 Ом: 2А
Ток, допустимый в спирали 5 Ом: 1А
